- Hauteur (en cm) : 2
Plus d'information sur le produit vendu 4,89 EUR
Vendu 4,89 €
-
En 19 jours ouvrés en point relais ou locker dès 5,99 €
-
En 19 jours ouvrés chez vous dès 8,99 €
MISE EN OEUVRE :
• FIXATION DE LA POUTRE DANS LE SABOT : 10 trous de 5 mm de diamètre
Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
• SUR LE PORTEUR : partie sur laquelle vous fixez le sabot peut être en bois massif, composite, bois lamellé-collé, :
- fixation sur porteur bois : 10 trous de 5 mm de diamètre
Pointes annelées CNA 4.0 x 50 mm,
Pointes annelées CNA 4.0 x 35 mm pour les épaisseurs inférieures à 60 mm
ou
Vis CSA 5.0 x 40 mm,
Vis CSA 5.0 x 35 mm pour les épaisseurs inférieures à 45 mm.
Non recommandé sur support béton du fait d'un entraxe entre les chevilles trop faibles.

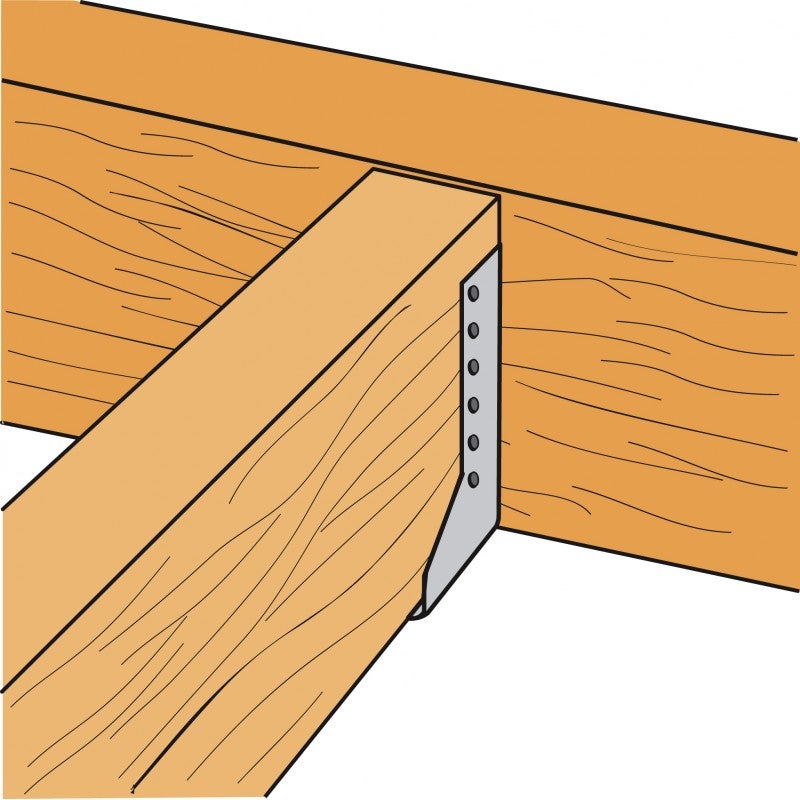

Installation sur bois :
1 Tracer l'emplacement de la poutre portée sur le porteur
2 Présenter le sabot et préfixer les ailes de chaque côté
3 Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l'installation de la poutre portée
4 Finaliser la fixation sur chaque aile
5 Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total
Sans sollicitation latérale, la hauteur du sabot doit être au minimum égale au 2/3 de la hauteur de la solive.
Un effort latéral requiert que la hauteur du sabot couvre au minimum 3/4 de la hauteur de la solive.
On peut admettre une tolérance de 2 mm entre l'épaisseur du bois et la largeur du sabot.
Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d'ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l'arrachement et à la rupture.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.
Installation rapide et simple.
Discrétion de l 'assemblage.
