NUASOL Kit de montage sur toiture en tôle trapézoïdale pour 2 panneaux solaires

[Compatibilité] Convient aux panneaux solaires d'une hauteur de 30 et 35 mm ! Ainsi compatible avec tous les panneaux solaires courants d'une hauteur de 30 et 35 mm.

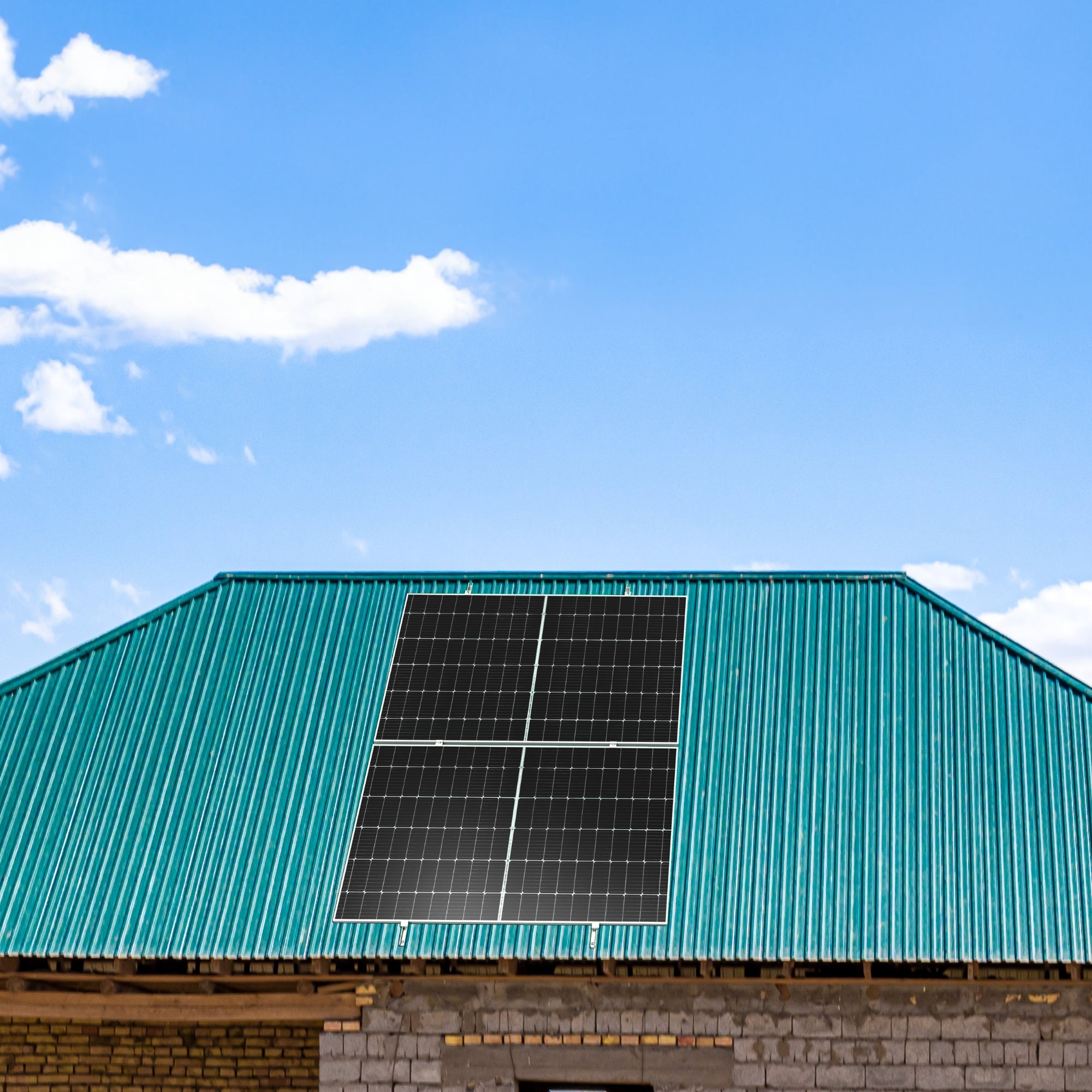

[Toiture trapézoïdale] Ce kit de montage de NuaSol vous permet d'installer facilement vos panneaux solaires sur une toiture en tôle trapézoïdale.

[Profilé en aluminium] Les profilés sont fabriqués en aluminium AL6005-T5 robuste et de haute qualité et disposent d'une base antidérapante. Le matériau résiste aux intempéries et à la corrosion.

[Montage simple] Les pinces d'extrémité et les pinces centrales sont fabriquées en aluminium AL6005-T5 et sont clipsées et serrées dans le profilé en aluminium. Les vis SUS304 fournies sont dotées d'un joint d'étanchéité pour empêcher l'eau de pénétrer.

[Tout compris] Vous recevrez un kit de montage pour le montage de 2 modules solaires sur un toit en tôle trapézoïdale. Contenu : 6 rails de montage (200mm), 2 pinces centrales, 4 pinces d'extrémité et 18 vis à bois.

NuaSol - Kit de montage DoItYourself pour toit en tôle trapézoïdale pour 2 panneaux solaires

NuaSol vous propose différents matériaux de montage pour la mise en place de votre mini-installation photovoltaïque ou de votre centrale de balcon. Des vis à double filetage aux crochets de toit et aux équerres en Z, vous trouverez chez nous le matériel de montage adapté à chaque type de montage.

Le kit de montage pour toiture en tôle contient tous les composants nécessaires à la pose de vos modules solaires sur le toit de votre maison.

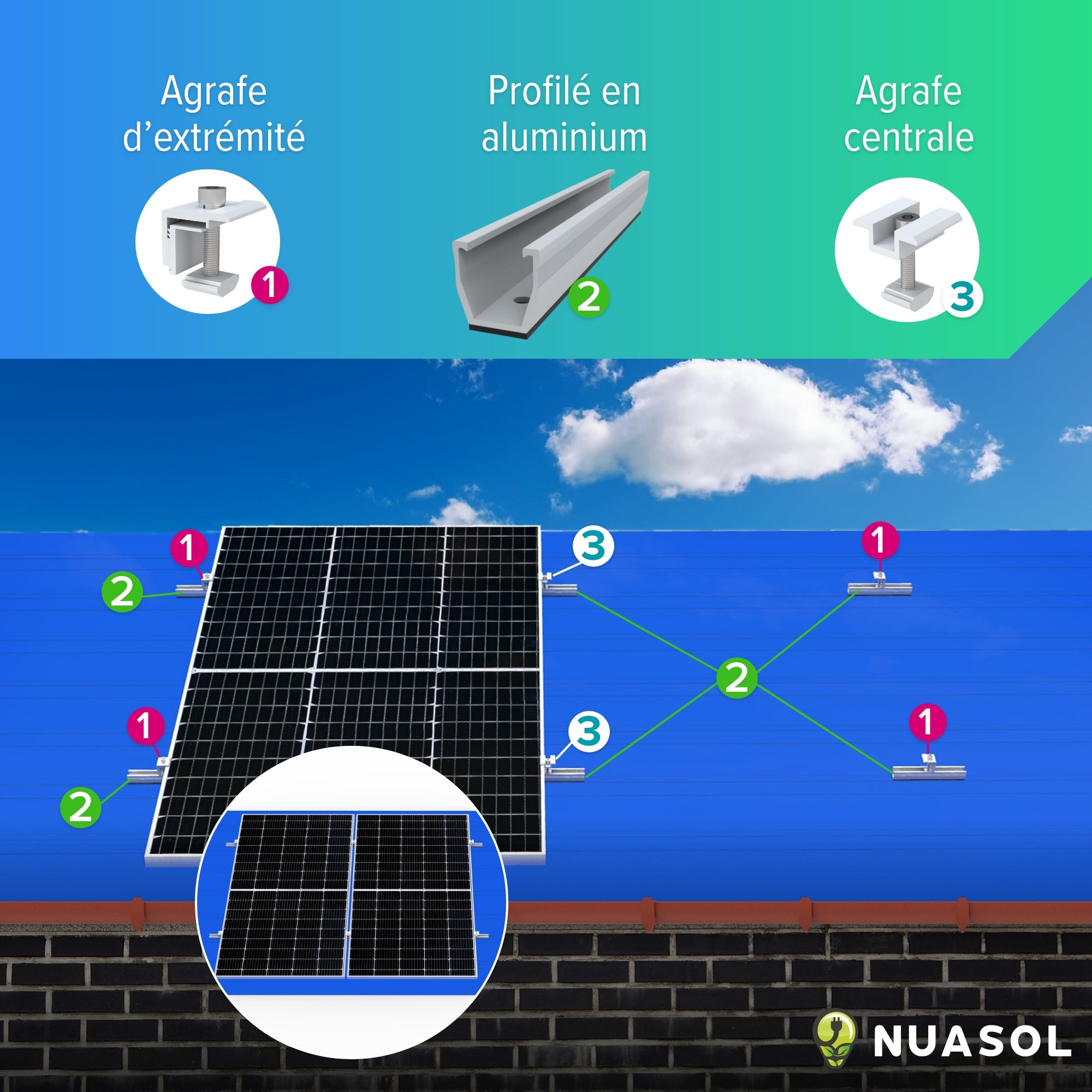

La préparation

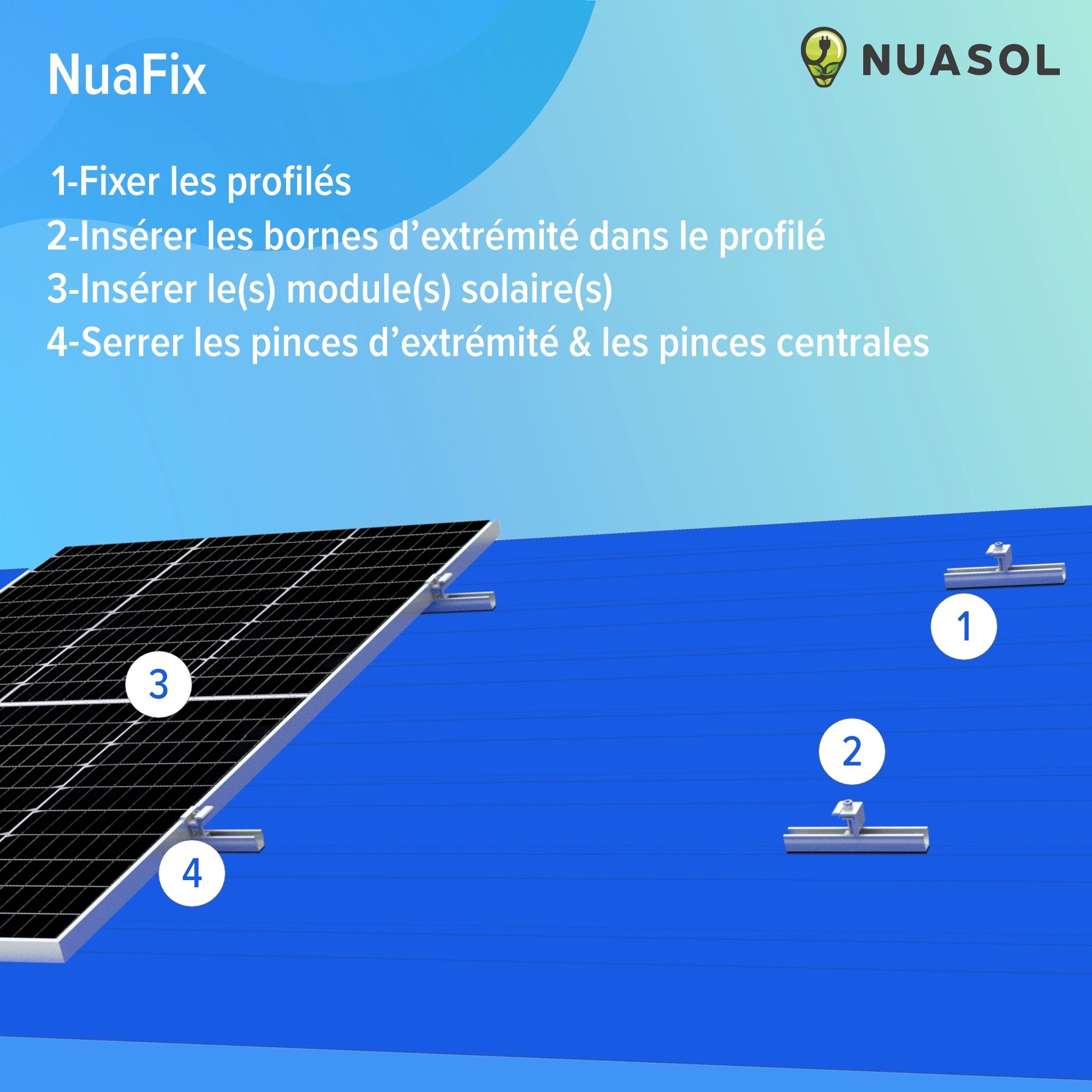

1 : Fixer les profilés courts 2 : Fixer les pinces d'extrémité et les pinces centrales sur le profilé 3 : Insérer les modules solaires 4 : Serrer les pinces d'extrémité et les pinces centrales.

Tout y est !

Ce kit de montage complet pour panneaux solaires sur toit en tôle trapézoïdale contient tous les composants nécessaires à la pose d'un panneau solaire sur un toit en tôle.

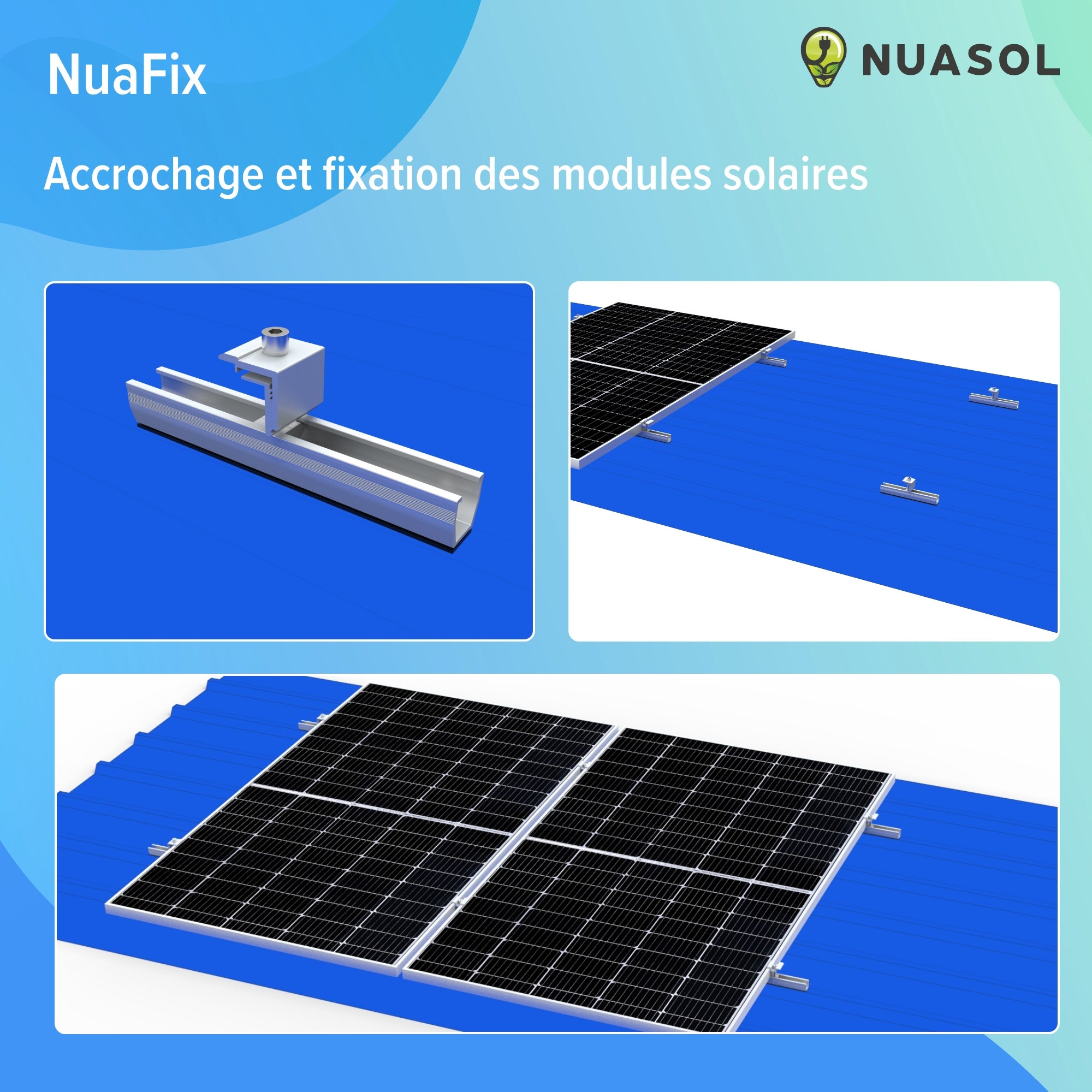

Une installation simple

1 : Préparer les profilés 2 : Accrocher les modules solaires 3 : Serrer les pinces d'extrémité et les pinces centrales

Convient aux modules solaires d'une hauteur de 30 et 35 mm !

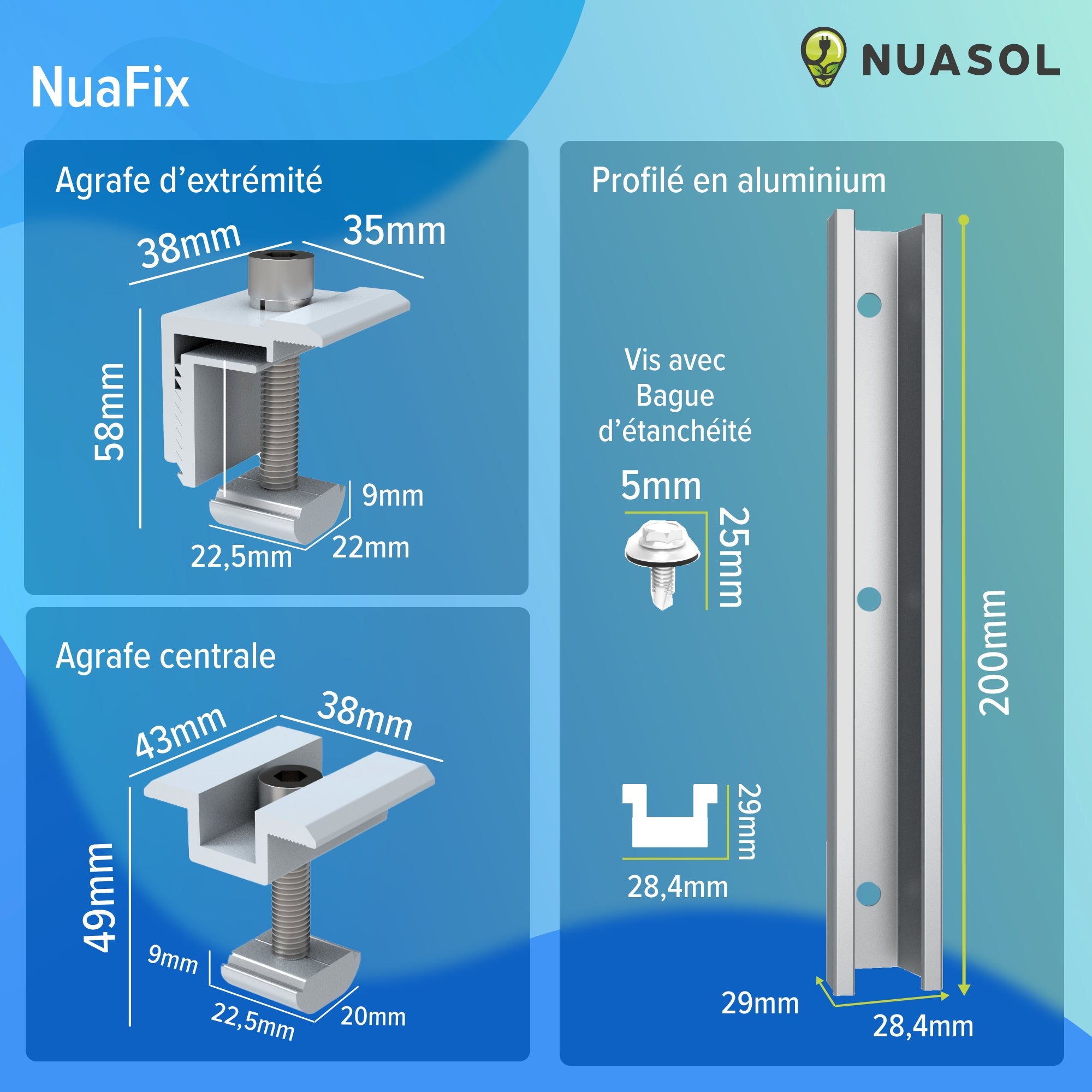

Détails

Dimensions des profilés : 200 x 28,4 x 27 mm
Dimensions de la pince d'extrémité : 38 x 35 x 58 mm
Dimensions de la pince centrale : 43 x 38x 49 mm
Dimensions des vis : 5,5 x 25

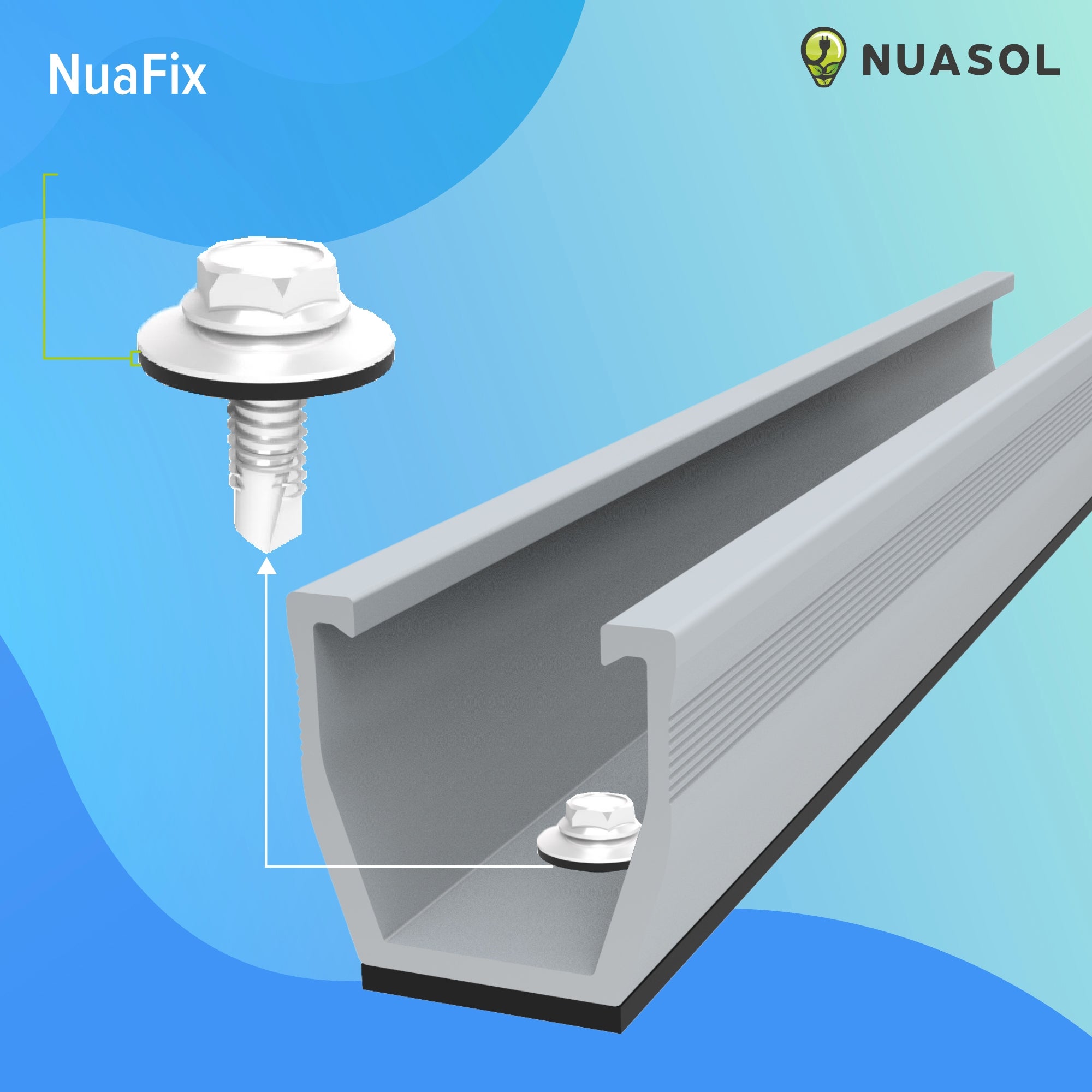

Profilé en aluminium

Le profilé en aluminium AL6005-T5 de haute qualité se distingue par sa résistance aux intempéries et offre de la place pour un grand nombre de types de panneaux solaires. Des supports EDPM se trouvent sous le profilé.

Données techniques et contenu de la livraison

• Données techniques

• Dimensions du profil : 200 x 28,4 x 27 mm
• Matériau du profil : aluminium, AL6005-T5
• Épaisseur du profil : 1,5 mm
• Dimensions de la vis : 5,5 x 25 mm
• Matériau de la vis : SUS410
• Épaisseur du profil : 1,5 mm
• Dimensions de la pince d'extrémité : 38 x 35 x 58 mm
• Matériau de la borne : AL6005-T5 + SUS304
• Pince d'extrémité Compatible avec hauteur de module : 30 & 35 mm
• Dimensions de la borne centrale : 43 x 38 x 49 mm
• Matériau de la borne centrale : AL6005-T5+SUS304
• Pince centrale Compatible avec hauteur de module : 30 & 35 mm
• Charge de vent max. 30 m/s
• Charge de neige max. 1.7 KN/m2
• Charge au m² max. 1.7 KN/m2

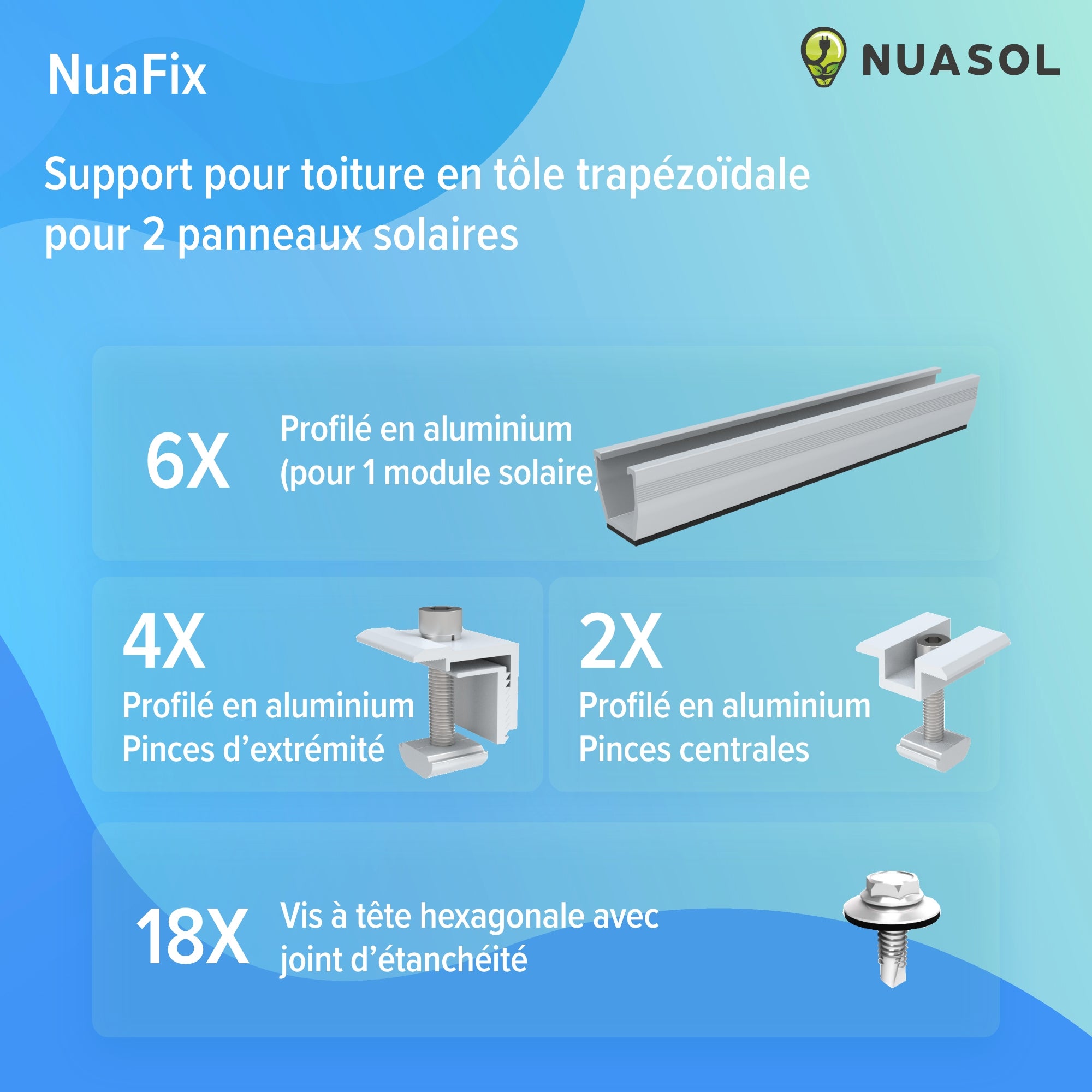

• Contenu de la livraison
  6x rail de montage 200 mm
  4x pinces d'extrémité
  2x pinces centrales
  18x vis à bois
