Tableau électrique et disjoncteur

Le tableau électrique est l'élément central d'une installation électrique. Il se trouve dans les logements domestiques comme professionnels. Il a pour but de distribuer, protéger et gérer les circuits électriques du logement.

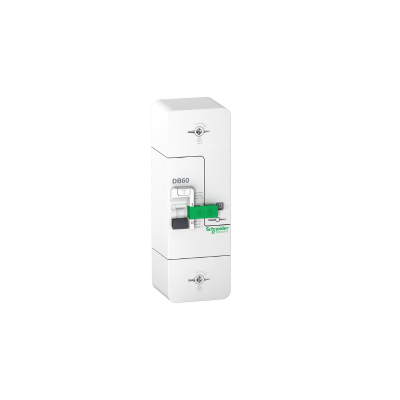

En amont du tableau se trouve un disjoncteur de branchement, à l'arrivée du courant dans l'habitation. Celui-ci coupe l’alimentation générale du logement et protège l’installation contre les surintensités. Il est généralement situé à côté du tableau électrique.

Le tableau électrique peut être acheté nu, pré équipé ou précâblé. Dans ces 2 derniers cas, le tableau peut être utilisé avec les modulaires présents dans le pack, ou complété par d'autres modulaires.

Il existe 3 types principaux de modulaires :

• Les interrupteurs différentiels : ils détectent les fuites de courant, protégent les personnes contre les risques d’électrocution et protègent un groupe de circuits. Ils sont en tête de chaque rangée.
• Les disjoncteurs : ils protègent chaque circuit contre les surcharges et courts-circuits. Leur intensité est à adapter en fonction des équipements branchés sur le circuit.

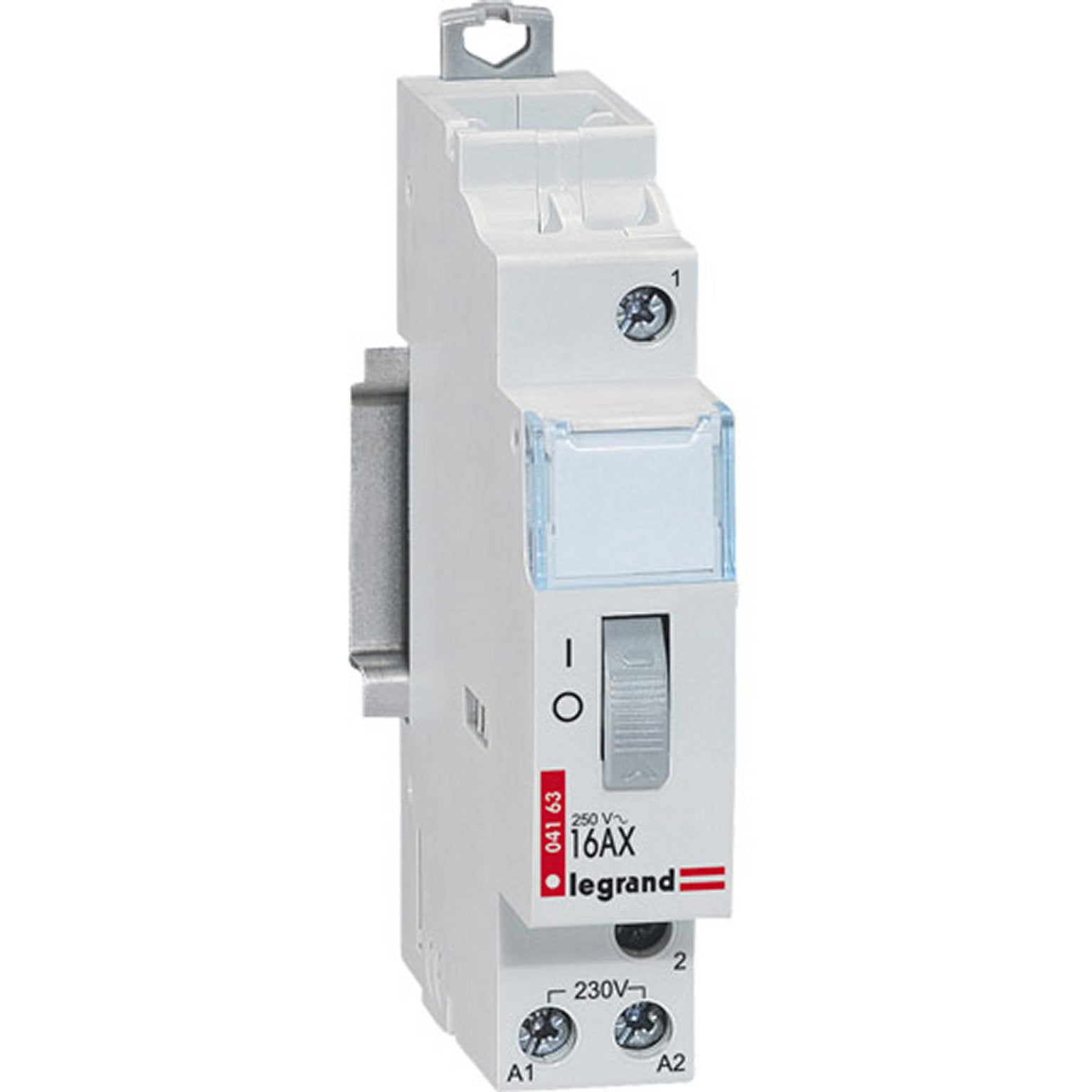

• Les autres fonctions modulaires : parafoudre, contacteurs, télérupteurs, délesteur, horloge, sonnerie, ...

Les connexions se font dans le tableau à l'aide d'accessoires :

• Les borniers : ils regroupent les conducteurs en entrée et en sortie.

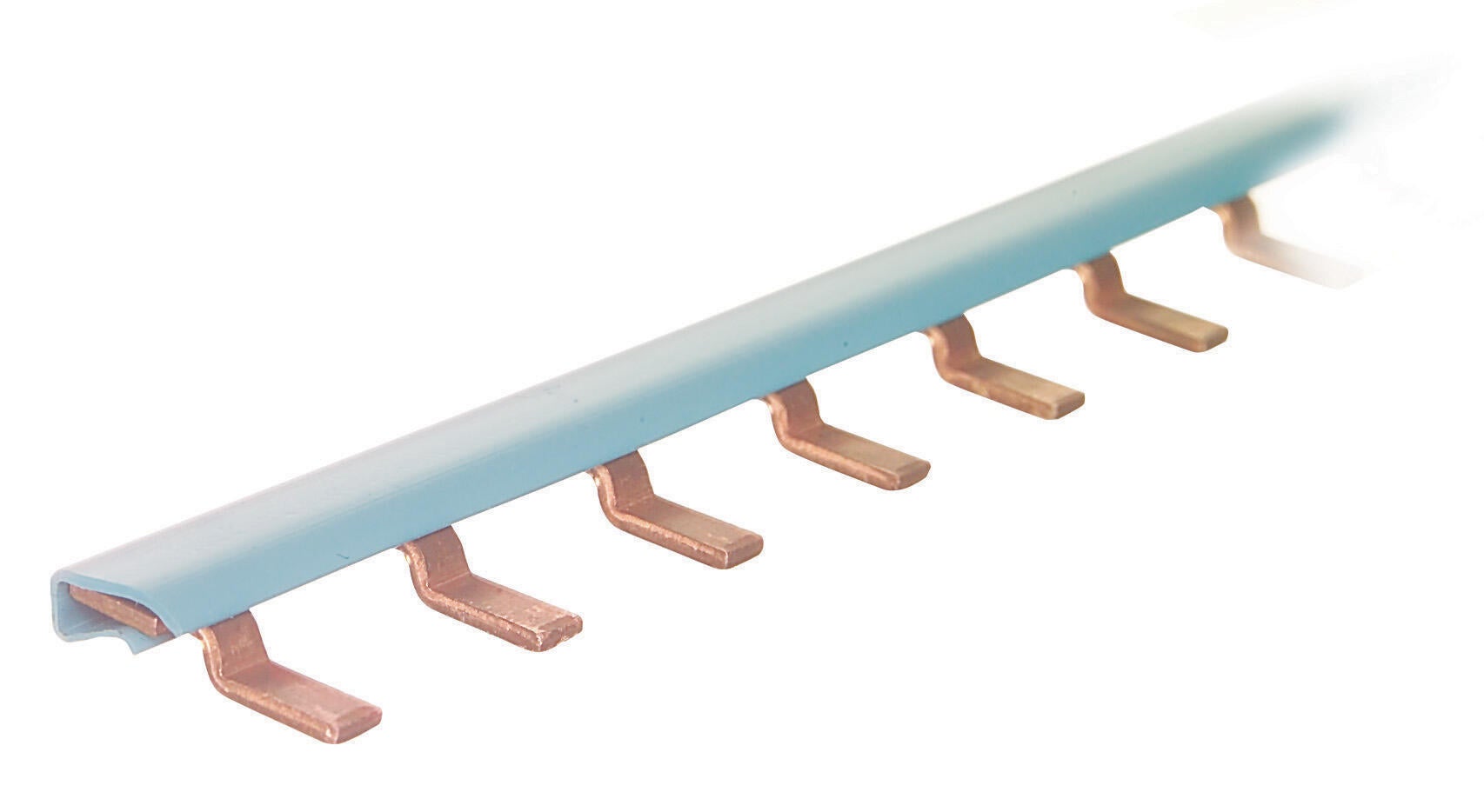

• Les peignes : horizontal pour distribuer l’alimentation aux rangées de disjoncteurs, ou vertical pour distribuer l'alimentation à tous les interrupteurs différentiels en tête de rangée

Oui, il est possible de remplacer son tableau électrique soi-même, à condition de respecter les règles de sécurité et la norme NF C 15-100. Un particulier peut légalement effectuer ces travaux, mais il doit s’assurer que l’installation est correctement protégée (interrupteurs différentiels, disjoncteurs adaptés, mise à la terre).

Ce remplacement demande de bonnes connaissances techniques : un câblage incorrect peut provoquer des risques d’électrocution, de court-circuit ou d’incendie, et poser problème lors d’un diagnostic électrique ou avec l’assurance habitation.

La durée de vie d’un tableau électrique est en moyenne de 20 à 30 ans. Avec le temps, les disjoncteurs, interrupteurs différentiels et connexions vieillissent, et les normes évoluent. Pour garantir sécurité et conformité, il est conseillé de faire contrôler son tableau tous les 10 ans et de le remplacer dès que des signes d’usure apparaissent.

Les 3 types de disjoncteurs les plus courants sont :

Le disjoncteur divisionnaire ou modulaire : le disjoncteur classique. Il protège contre les surcharges et les courts-circuits.Le disjoncteur différentiel : combine les fonctions d'un interrupteur différentiel et d'un disjoncteur divisionnaire : il protège à la fois les personnes en détectant les fuites de courant et les équipements en protégeant contre les surcharges et courts-circuitsLe disjoncteur de branchement : coupe et protège l’ensemble de l’installation électrique.

Le rôle d’un disjoncteur est de protéger une installation électrique en coupant automatiquement le courant en cas de surcharge ou de court-circuit. Il évite la surchauffe des câbles, limite les risques d’incendie et sécurise l’ensemble du réseau électrique.
