Fil, câble et gaine électrique

Un fil électrique est composé d’un conducteur en cuivre ou en aluminium entouré d’un isolant de couleur en PVC le plus souvent.

L’âme peut être constituée d’un seul brin. Dans ce cas, le fil sera rigide 5H07V-U).

Elle peut également avoir plusieurs brins pour que le fil soit semi-rigide (H07V-R) ou souple (H07V-K).

Un câble électrique est un ensemble de fils électriques entourés par une gaine protectrice.

La présence de cette gaine protège mécaniquement le câble, ce qui explique qu’il n’ait pas besoin d’être installé dans une gaine dans la majorité des cas (cas des installations fixes).

De la même manière que pour les fils, les câbles peuvent être rigides ou semi-rigides (R2V) ou souples (H03VVH2-F, H05VV-F, H07RN-F)

Selon la norme NF C 15-100, lorsque les câbles sont encastrés dans des parois, ils doivent être placés dans un conduit. #Elydan propose un large choix de conduits eco-responsables comme la #Janojet ou la #Janoflex.

La norme NF C 15-100 impose l’utilisation d’une gaine électrique pour le passage des fils électriques. Elle joue le rôle de protection mécanique car ce sont des conducteurs isolés. Ils n’ont pas de protection complémentaire.

D’ailleurs, les fils électriques sont interdits pour l’installation de circuit en extérieur.

Le câble, s’il est passé dans les vides de construction, les combles, derrière du placo, ne nécessite pas l’utilisation d’une gaine.

En effet, un câble possède lui-même une gaine qui protège mécaniquement les conducteurs.

Par contre, si un circuit doit être installé en extérieur en pose apparente ou enterrée, il sera nécessaire de protéger les câbles avec une gaine.

Le passage de câble dans une gaine #Janojet sert à le protéger des chocs, des accrocs ou de l'humidité mais aussi à limiter les risques d'électrocution ou de court-circuit.

Il existe 3 grandes familles de câbles.

1/ Fils et câbles d’installation.

Ce sont des fils et câbles rigides qui vont être utilisés pour créer les circuits électriques et seront installés de manière permanente dans un logement.

Ils serviront à faire les circuits de prises électriques, d’éclairage ou de chauffage par exemple.

Leur installation est régie par la norme française NF C 15-100.

On trouvera dans cette famille les fils isolés H07V-U et H07V-R, les câbles U-1000 R2V ainsi que la câblette de terre.

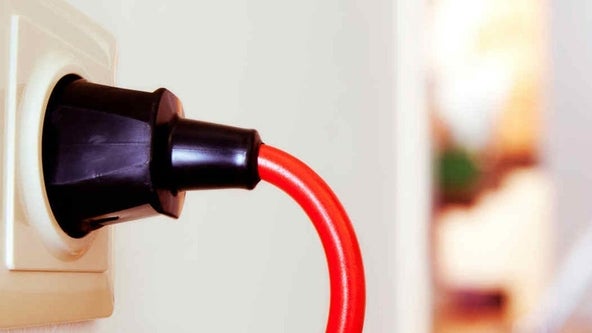

2/ Câbles souples d’alimentation.

Ces produits vont servir à raccorder des appareils électro-ménagers, de l’outillage à une prise électrique. Ils servent également à concevoir des rallonges électriques.

Etant donné qu’ils sont fait pour une utilisation mobile ou semi-mobile, ils ont besoin d’être flexible.

Cette famille est essentiellement composée des câbles H03VVH2-F, H05VV-F et H07RN-F.

Il sera important de connaitre la puissance de l’appareil à raccorder pour choisir le bon câble.

3/ Câbles courant faible

Ces câbles ne sont pas destinés à transporter de l’énergie mais de la donnée. Ces câbles seront donc utilisés pour raccorder une antenne TV, être mis entre un ampli et une enceinte ou servir à faire une installation VDI dans un logement.

Dans cette famille, on trouvera les câbles HIFI, coaxiaux TV ou les câbles dit RJ45 (FTP Cat5E, FTP Cat6, Grade 3).

1/ Fils et câbles d’installation

H07V-U : Circuits de prises électriques, éclairage, chauffage, chauffe-eauCircuit à installer avec une gaine de protection – installation en intérieur uniquementH07V-R : Circuit de plaque de cuisson, chauffage, alimentation tableau électriqueCircuit à installer avec une gaine de protection – installation en intérieur uniquementCâblette de terre : Mise à la terreo R2V : Circuits de prises électriques, éclairage, chauffage, chauffe-eau, plaque de cuisson, circuit de puissance

Installation en intérieur et extérieur (avec gaine de protection)

2/ Câbles souples d’alimentation

H03VVH2-F : Alimentation de lampe de chevet, petit électro-domestique et ménager (sèche-cheveux, mixeur, robot ménager)H05VV-F : Alimentation de petit et gros électroménager, fabrication de rallonges électriquesH07R-N-F : Alimentation d’outillage, de machines d’atelier, fabrication de rallonges électriquesCâble adapté à une utilisation avec des contraintes plus importantes (risque d’écrasement, vibrations répétées, projections d’eau)

3/ Câbles courant faible

Coaxiaux TV (VATC / PATC) : Raccordement d’antenne TV ou de paraboleCâble HIFI : Raccordement entre un ampli et des enceintesFTP Cat5E : Utilisé pour les réseaux multimédia. Fréquence jusqu’à 100MHz et débit maximal de 1Gbit/ sFTP Cat6 : Utilisé pour les réseaux multimédia et les installations VDI (Voix – Données – Image). Fréquence jusqu’à 250MHz et débit maximal 10Gbits/ so Grade 3 : Utilisé pour les réseaux multimédia et les installations VDI (Voix – Données – Image). Fréquence jusqu’à 900MHz et débit maximal 10Gbits/ s

C’est également la norme NF C 15-100 qui impose la section minimale des conducteurs à utiliser en fonction du circuit et du disjoncteur qui lui sera assigné.

Section de 1.5 mm² à Disjoncteur de 16ASection de 2.5 mm² à Disjoncteur de 20ASection de 4 mm² à Disjoncteur de 25ASection de 6 mm² à Disjoncteur de 32A

•      Section de 10 mm² à Disjoncteur de 40A

1. Passez l'aiguille du tire-fil dans la gaine
2. Lorsqu'elle sort à l'autre bout de la gaine, accrochez les fils électriques à l’aiguille
3. Retirer le tire-fil dans l'autre sensPour faciliter le tirage de câbles, la gaine ICTA #Janojet garantit meilleure glisse. Vous pouvez également utiliser une gaine préfilée.

Il existe 2 sortes de fourreaux de protection : les gaines ICTA #Janojet pour l’intérieur et l’extérieur et les gaines TPC #Janoflex #Janolene réservées à l’extérieur.

L’ICTA peut être encastrée, apparente ou noyée sous le béton ou même en extérieur apparent comme la #Janojet TINB 3422.

La TPC protège les réseaux enterrés en extérieur (câbles électriques de couleur rouge, conduites d’eau de couleur bleue, gaz de couleur jaune ou lignes téléphoniques de couleur verte).

Il est conseillé de ne pas remplir vos gaines à plus d’1/3 (pour faciliter le tirage des câbles et permettre de garder de l’espace pour d’éventuels besoins futurs).

Un circuit d'éclairage nécessite l'utilisation d'une gaine ICTA #Janojet de 16 mm de diamètre pour 2 fils de 1,5 mm² alors qu’un câblage de prise de courant nécessite une gaine ICTA #Janojet de 20 mm de diamètre pour 3 fils de 2.5 mm².

Une installation électrique est composée de 3 types de fils de base : le neutre, la terre, la phase.

Un circuit en monophasé aura un neutre, une terre et une phase.

Un circuit en triphasé aura un neutre, une terre et 2 ou 3 phases.

La norme française pour les installations électriques (NF C 15-100) impose 2 couleurs : le bleu pour le neutre et le vert/jaune pour la terre.

Les autres couleurs sont des couleurs dites d’usage.

La phase est généralement symbolisée par le rouge dans une installation monophasée alors qu’on utilise des fils et marron lorsqu’on prend du R2V.

Dans une installation en triphasé, on trouvera souvent le marron, gris et noir comme fils de phase.
